DK2900和赛远4G网关通讯实现云监控样例

DK2900和赛远4G网关通讯实现云监控

1. 配置设备通讯参数

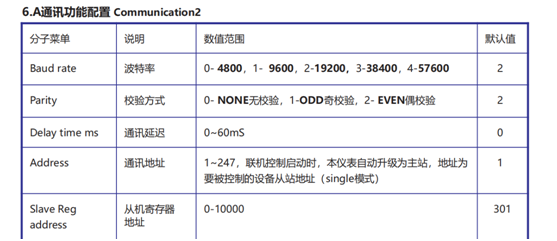

   1、配置DK2900仪表通讯参数，打开仪表Conf菜单下子菜单Communication2（这里选用的第二路通讯做测试）设置通讯地址，波特率，和校验方式。（具体按键操作请阅读仪表说明书）



   2.配置赛远4G网关和仪表通讯参数  （案例采用网关型号为 SA-IOT8-4G）

       打开赛远GateWay调试软件（赛远设备厂家提供，各型号设备调试软件不同），依次打开数据库---IO变量---端口---新建设备---添加需要的仪表modbus地址

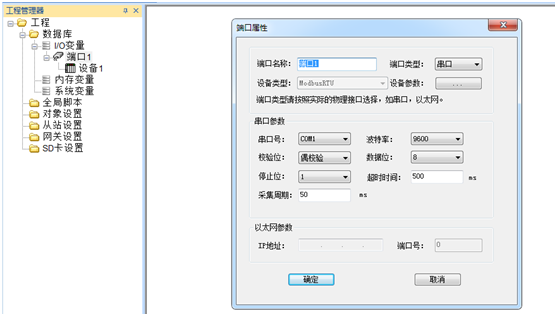

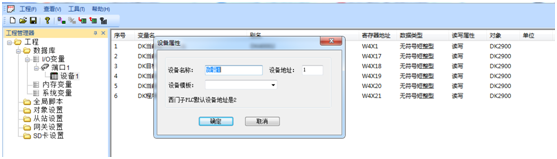

配置端口属性和设备属性（需和DK2900仪表通讯参数相同）

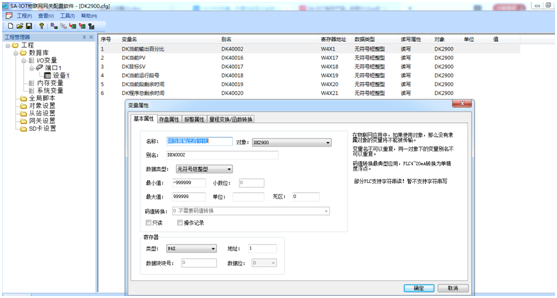

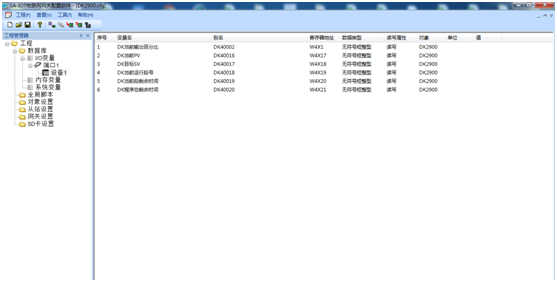

配置变量属性（注意对象和别名需要设置，透传至云端时需要用到）

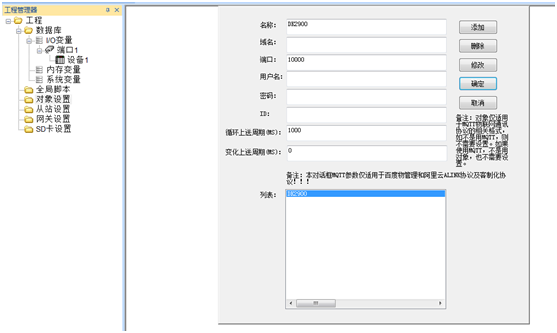

设置对象设置。（对象名和上面的一致，连接赛远云服务器只需要填名称其他默认即可）

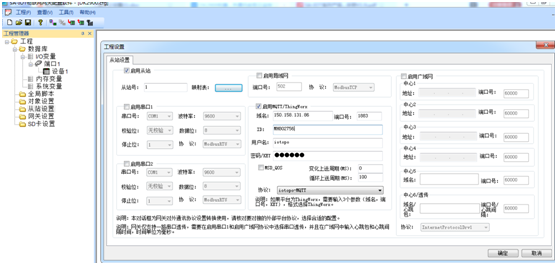

从站设置勾选启用从站和启用云服务（网关功能很多，根据需要配置，这里只选择透传云服务）。映射表选择自动，输入MQTT参数即可。（请参照网关说明）连接其他云服务器请参照网关使用手册。

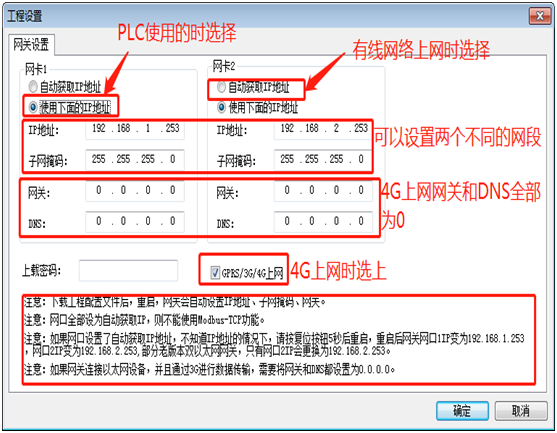

网关设置，有线上网只能启用一个网卡。

勾选使用下面的IP地址，修改IP地址，使其与PLC的 IP地址同网段，不同IP。此网口接入PLC。

勾选自动获取IP地址。此网口接入上网网线。

下载配置---断电---插入手机卡----上电重启，完成配置

二、配置赛远云服务器

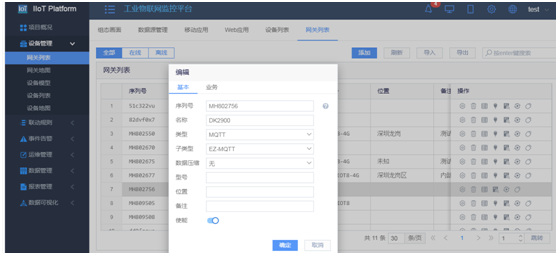

打开赛远云平台---设备管理---添加网关

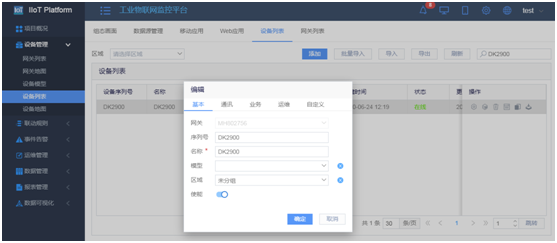

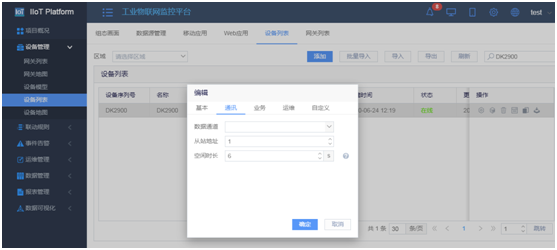

设备列表---添加设备

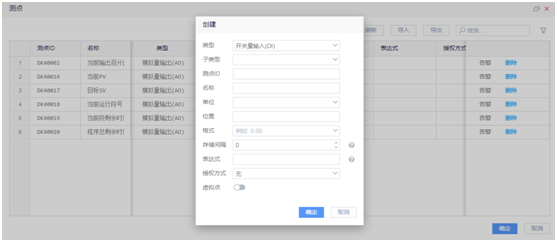

测点---添加测点

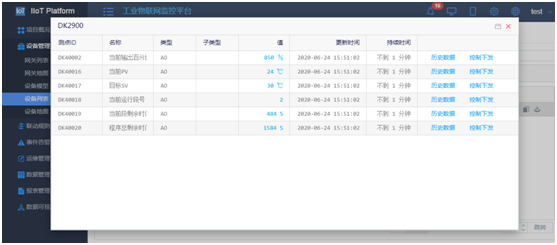

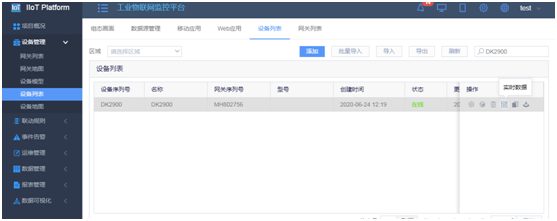

在线监测实时数据

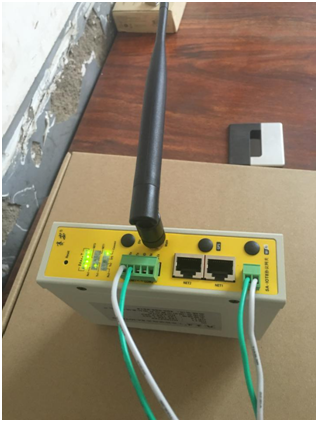

DK2900仪表和赛远4G网关通讯状态如图
