DK2300系列

  • DK2304实用型智能PID温度压力液位过程控制仪表

DK2304实用型智能PID温度压力液位过程控制仪表

  • DK2300系列PID控制仪表是基于微处理器技术的单回路过程控制仪表、显示仪表,可对温度,压力,流量等过程参量进行控制和显示,仪表设置灵活,组态方便,操作简单。

    该系列包括:DK2304、DK2306、DK2308、DK23H8、DK2316五款控制仪表。


  • 在线订购

产品特点

高精度24位AD测量,带传感器馈电

可提供4路示警继电器输出控制

标准MODBUS RTU 通讯

带信号变送功能

可实现加热制冷双输出控制(制冷采用继电器,可以保护制冷压缩机功能)

订制抗干扰芯片设计测量电路,可工作在恶劣工作环境

改进型DK PID算法控制,输出更快速、无超调。控制速度100MS

输入

输入信号范围:23种常见工业标准信号

K

S

R

T

E

J

B

N

WRe3-WRe25

WRe5-WRe26

Cu50

Pt100

0~80Ω

0~400Ω

0~10mA

0~20mA

4~20mA

0~20mV

0~100mV

0~1V

0~2V

0~5V

1~5V


输出

0-10MA

0-20MA

4-20MA


通讯

光电隔离RS-485通讯接口

示警

4路  (2316为一路示警)

加热时,主控输出做位式控制上限示警用。

制冷时,主控输出做下限示警用。


其它详细参数

输入信号范围:23种常见工业标准信号

基本误差:0.002FS±1个字

测 量 AD:24位,40Hz

输 出 DA:12位,100KSPS

主控输出:1路(可选加热制冷输出方式,示警三可定义为制冷输出)

输入阻抗:电压时 ≥500K,电流时 ≤200Ω,热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订货时说明),继电器 AC220V/2A,DC30V/1A

显示方式:数码管

控制输出周期:10Hz

通讯协议:MODBUS RTU(RS485接口,两线制)

驱动距离:1200米

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200

通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:100-240V AC(47~63Hz)

隔离电压:输入、输出、电源三者隔离, 2300 V  AC  1分钟

工作条件:温度-20℃~+50℃,湿度 0.1-0.9RH

存储条件:温度:-40℃~+80℃;湿度:0.1-0.9H


选型尺寸

DK2304 : 96*96mm、

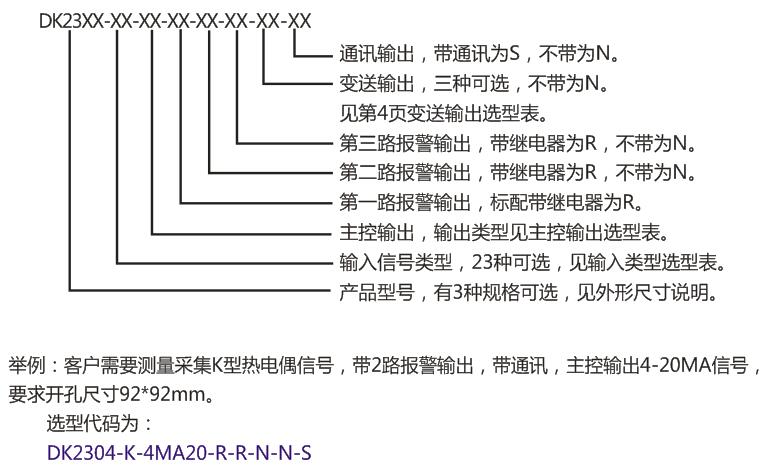

选型示例


-->
