关于德堃产品modbus rtu 通讯寄存器地址的说明

MODBUS RTU 通讯寄存器地址的解释：

1           组态软件定义一般为 0X00001  、000001的寄存器地址， 就是输出读写位寄存器地址1，

相当于MODBUS RTU 规约的功能码 01 命令。这时如果采用C  、VB  、 LABVIEW 编程时使用功能码 01命令。

2           组态软件定义一般为 1X00001  、100001的寄存器地址， 就是输入只读位寄存器地址1，

相当于MODBUS RTU 规约的功能码 00 命令。这时如果采用C  、VB  、 LABVIEW 编程时使用功能码 00命令。

3           组态软件定义一般为 3X00001  、300001的寄存器地址， 就是输入只读寄存器地址1，

相当于MODBUS RTU 规约的功能码 04 命令。这时如果采用C  、VB  、 LABVIEW 编程时使用功能码 04命令。

4           组态软件定义一般为 4X00001  、400001的寄存器地址， 就是输出读写寄存器地址1，

相当于MODBUS RTU 规约的功能码 03 命令。这时如果采用C  、VB  、 LABVIEW 编程时使用功能码 03命令。

 用组态软件和编程方法举例如下：

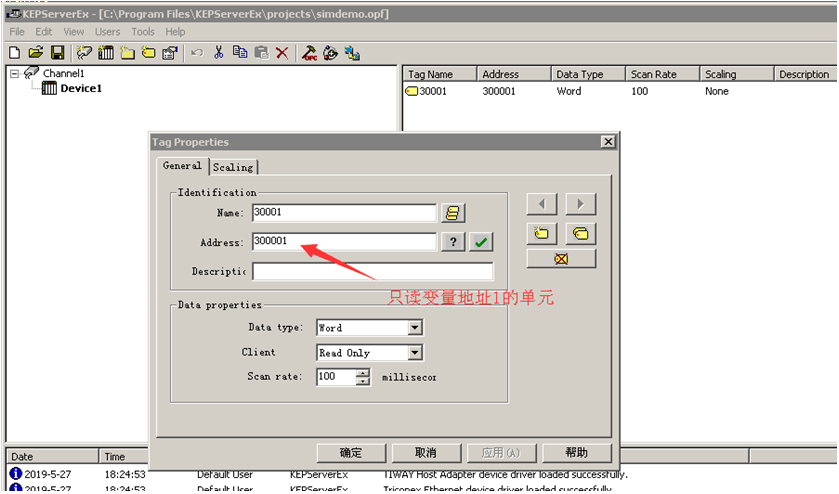

1.       采用组态软件时读输入字变量寄存器地址1，见下图：

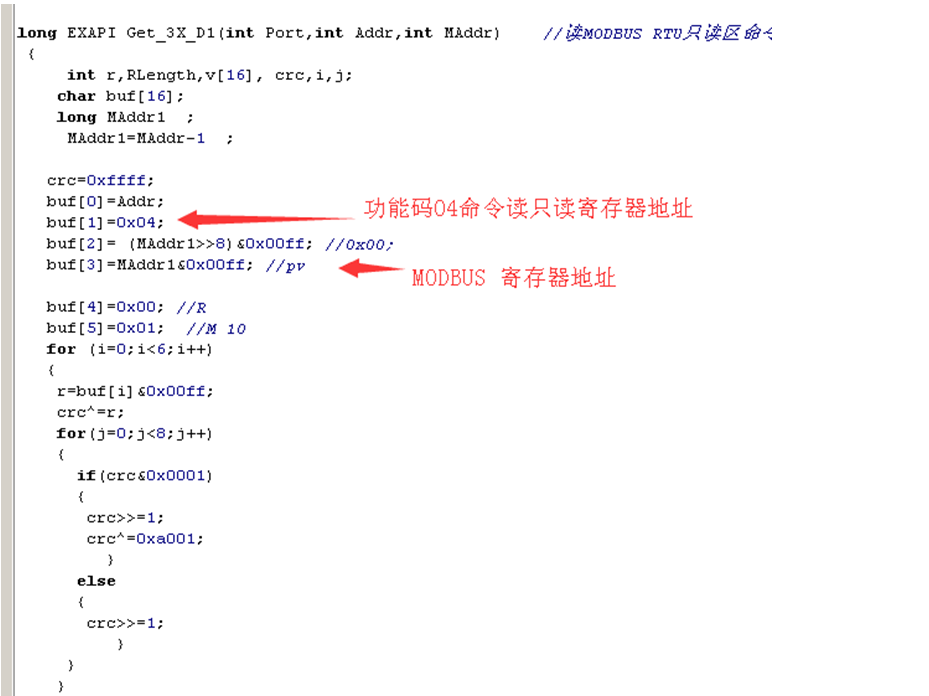

2．采用C 语言编程方法时读写输入寄存器地址1，见下图：（其他VB 、LABVIEW用法基本相同）
