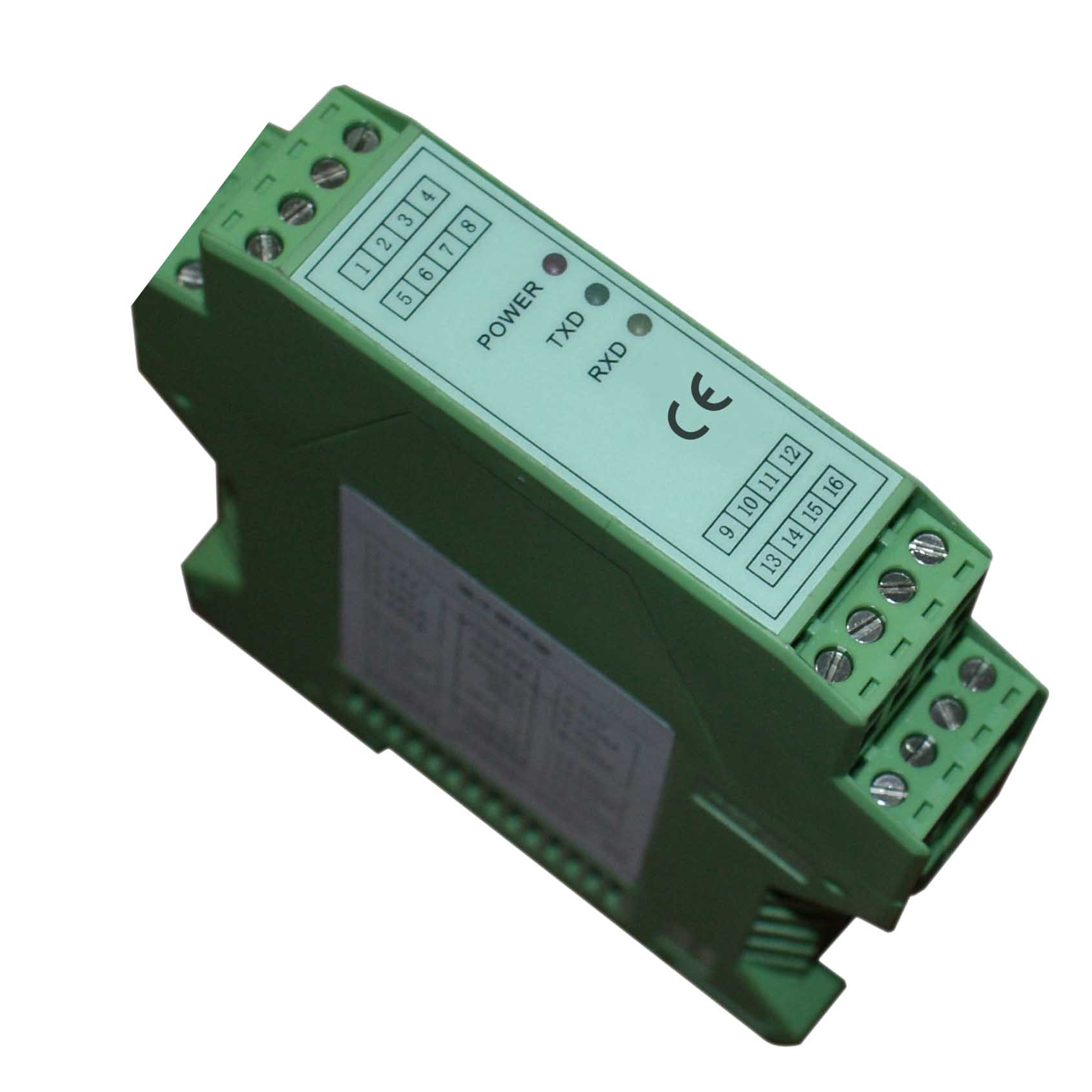

DK1100单通道远端电压电流、单路DA数据采集模块

产品简介
DK1100远端数据采集模块是集信号采集、变送、DA输出、通讯等一体的智能模块。具有测量精度高、稳定性好、采用模块化结构、配置灵活、线性度好、抗干扰能力强等特点。
产品特点
支持多种常见工业标准信号输入;
变送输出方式可选,支持测量变送和通讯给定DA两种模式;
体积小巧,安装方便,标准35mm导轨安装;
DC24V/AC220V供电可选;
信号输入、电源、变送输出三端隔离,隔离电压1500V AC。
输入

直流档11个

0-(-5~5A),1-(-1~1A),2-(-100~100mA),3-(-75~75mV),4-(4-20mA) 5-(0-20mA) 6-(0-10mA) 7-(-500~500V) 8-(-100~100V) ,9-(-10~10V) 10-(-1~1V)
交流档7个

11-(0-5A) 12-(0-1A) 13-(0-100mA),14-(0-500V) 15-(0-100V) ,16-(0-10V),17-(0-1V)



输出
0-5、1-5v、0-10v、0-10ma、0-20ma、4-20ma
通讯
采用国际标准的光电隔离MODBUS RTU通讯方式;
报警
其它详细参数

输入

输入信号

电流

电压

输入阻抗

250Ω

1.2MΩ

输出

输出信号

电流

电压

输出时允许负载

400Ω

250KΩ

综合参数

综合测量精度

0.3%FS

采样速度

2KSPS

变送精度

16

DA速度

10M SPS

隔离电压

输入、输出、电源三者间1500V AC 1分钟

温度漂移

50ppm

电磁兼容性

GB/T 18268(IEC61326-1)

使用环境

环境温度:050℃;相对湿度:≤85%RH 避免强腐蚀气体。

电源

DC24V/AC220V

功耗

功耗≤2.4W

结构

35mm DIN导轨安装

选型尺寸
宽*高*深:22.5*100*112mm
选型示例

选型示例:

       1.客户需要交流0-5A电流信号输入;通讯给定DA,输出为4-20MA电流信号;
选择220V供电。
        选型如下:
        DK1100-AC-0A5-4MA20-AC220V

       2.客户需要直流-500V-500V电压信号输入;通讯给定DA,输出0-10V 电压信号;
现场方便接24V供电。
       选型如下:
        DK1100-DC-500V-0V10-DC24V
