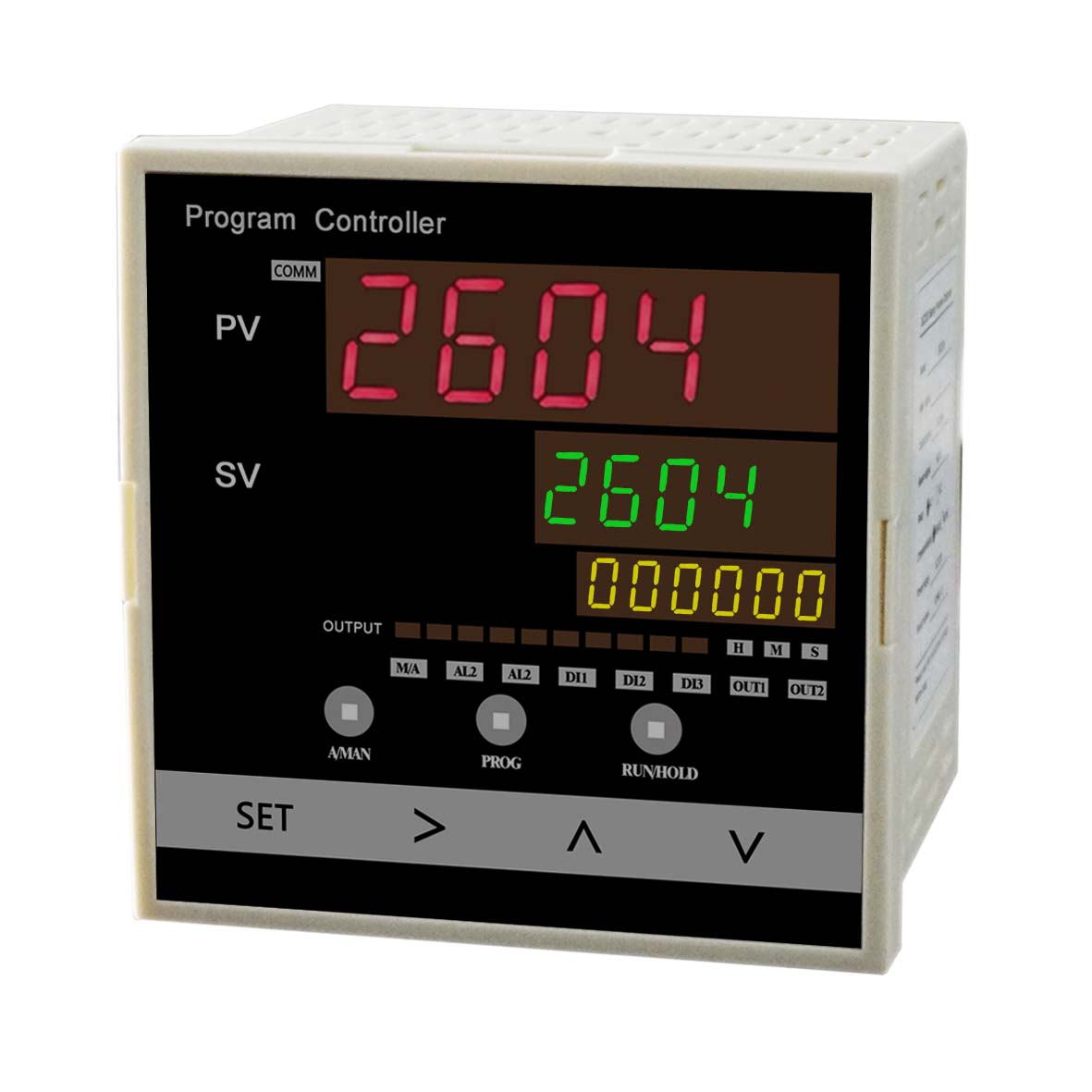

DK2600 PID智能程序控制仪表

产品简介
          2600系列程序过程控制器是采用最新测量控制技术设计的工业过程控制仪表。采用先进的硬件和软件设计技术,具有测量和控制精度高等特点。
          可以实现30段曲线的过程控制,可以根据需要在30段曲线中实现继电器动作输出、10组限幅功能和5组PID调用等实用功能。实现曲线过程控制的复杂需求。
          本程序过程控制器具有加热和制冷双输出控制功能,也可以作双回路温度、湿度控制功能。在第二输入接氧探头传感器,就可以实现热处理应用中的碳势控制功能。
          第二辅助输入通道具有:加热器断线报警功能、远程DCS遥控设定设定值SV、湿度传感器输入、氧探头输入碳势控制功能。
          开关量光隔输入3组,可以实现各种应用功能的灵活应用切换。
          本过程控制器具有29种常用工业信号传感器输入功能。
          控制输出类型有:继电器、模拟线性信号、固态继电器输出(晶体管)、可控硅(可直接驱动5安以下电器设备)。
          本程序控制器具有非常方便的人机对话接口设计,按键操作简单便捷。具有功率输出指示进度条。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。
         程序曲线本地编辑输入简单方便,具有掉电保持功能。上电报警免除功能。

         采用先进的控制算法适应各种运行工况


关键词:温控表,温控器,温控仪,碳势控制仪,碳势控制器,碳势温控表,过程控制器,PID控制器,PID温控仪。曲线控制仪表,程序控制器,曲线温控仪,程序温控仪器

产品特点

1 . 控制周期:50MS
2 . 测量精度:0.1%FS(采用24位AD)
3 . 采样速率:30HZ
4 . 控制输出:
    模拟信号:4-20MA(<500Ω)、0-20MA 、0-10MA(<1kΩ)
    继电器:2A(250V AC)
    固态继电器(晶体管):22V  20MA
    可控硅:6A  250V AC
5 . LED数码管:三排显示
    第一排PV 5位,第二排SV 5位,第三排信息窗6位
6 . 信号测量输入阻抗:电压≥500KΩ,电流≤300Ω,热电偶≥500KΩ
7 . 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧
8 . 标准MODBUS RTU 通讯协议。两线制RS485
9 . 校验方式:无校验、奇校验、偶校验

10 . 通讯速度:4800、9600、19200
11 . 通讯地址范围:1~247
12 . 设备供电:86~260V AC (47~63HZ)
13 . 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN
14 . 使用温度:0~45℃
15 . 储存条件:温度-40℃~80℃;湿度10%~90%RH
1 6. 外形尺寸:96*96mm(开孔尺寸92*92mm)、48*96mm(开孔尺寸45*92mm)
17.EMC标准:EN61326*
18. 安全标准:EN61010和UL3121
19. 防护等级:IP66



输入
2路万能信号输入:
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
PT100
0~80Ω
0~400Ω
0~10mA
0~20mA
4~20mA
0~20mV
0~100mV
-20~+20mV
-100~+100mV
0~1V
0~2V
0~5V
1~5V
0~10V
2~10V
-5V~+5V
-10V~+10V
输出

主控输出:0-线性输出,1-继电器,2-晶体管,3-可控硅

线性信号:0-(4-20MA),1-(0-10MA),2-(0-20MA)

可接2路输出

通讯
光电隔离RS-485通讯接口
报警
2路继电器报警
其它详细参数

输入信号范围:29种常见工业标准信号

基本误差:0.2%FS±1个字

测 量 AD:20位,13SPS

输 出 DA:12位,100KSPS

主控输出:1路

报警输出:2路  (2216为一路报警)

输入阻抗:电压时 ≥500K,电流时 ≤300Ω(外部并联250Ω电阻), 热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订货时说明),继电器 AC220V/2A,DC30V/1A

显示方式:数码管

采样周期:0.1S(平均)

通讯协议:MODBUS RTU(RS485接口,两线制)

驱动距离:1200米

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200

通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:AC220V

隔离电压:输入、输出、电源三者隔离, 2000 V  AC  1分钟

工作条件:温度-20℃~+50℃,湿度10%~90%RH

存储条件:温度:-40℃~+80℃,湿度:10%~90%RH

选型尺寸

DK2604P  96*96mm、

DK2608P  96*48mm、

选型示例

客户需要测量采集2路K型热电偶信号,带2路报警输出,带通讯,主控输出2路4-20MA信号,要求安装尺寸96*96mm。
选型代码为:

DK2604P-K-K-4MA20-4MA20-R-R-S
