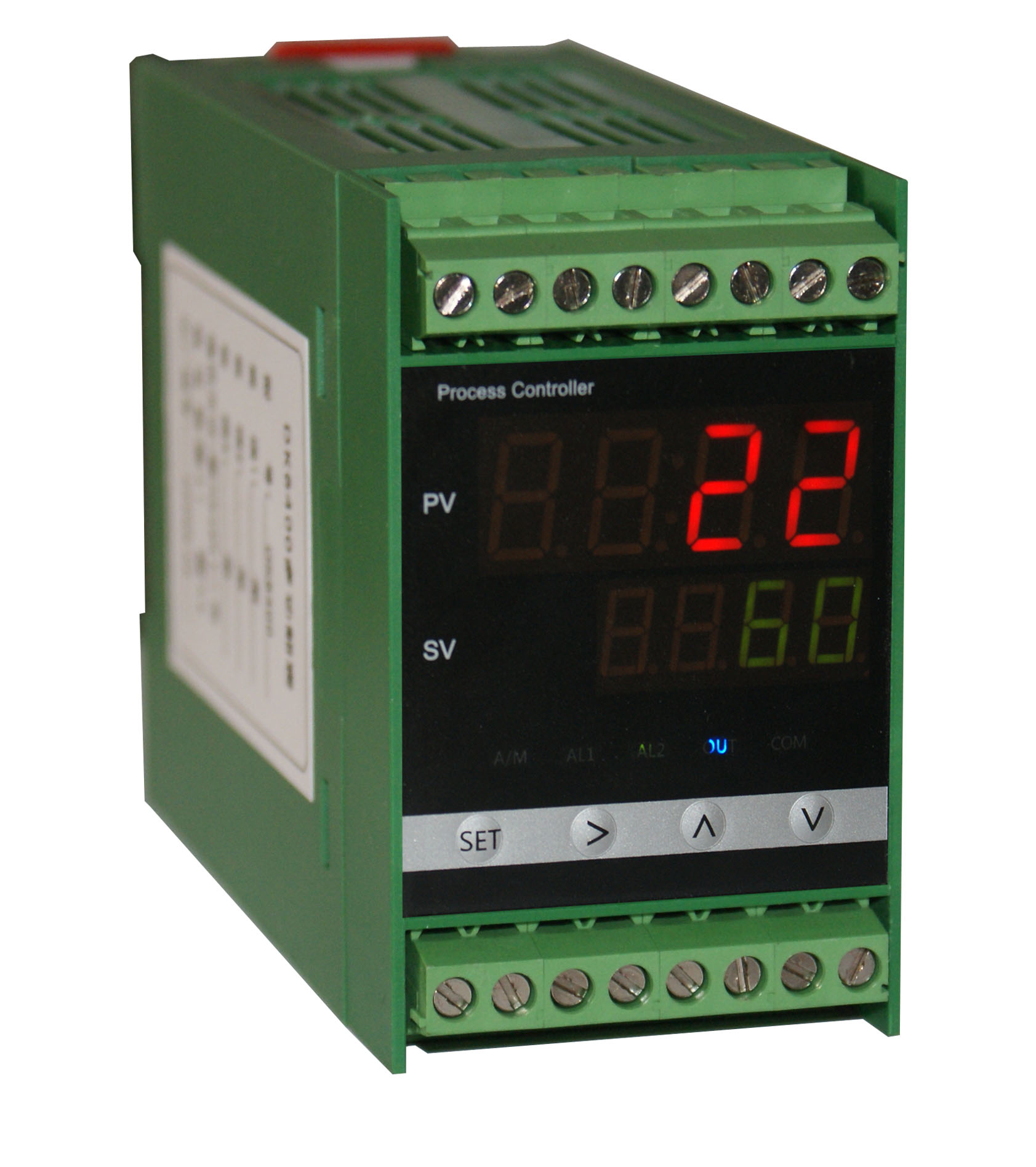

DK22DN系列导轨式PID智能过程控制仪表

产品简介

DK22DN采用高精度测量控制方式。本产品具有无超调抗扰动控制等特点。内部集成了各种工业标准测量输入信号,采用24位AD高精度测量。输出模块化设计。具有模拟电流输出(4-20MA等)、可控硅输出、固态继电器输出、无源继电器输出。控制刷新频率100MS。可以满足不同控制场合的需求。本产品具有分组PID功能和分组控制输出功能,可以灵活运用在各种特殊场合。本产品具有标准MODBUS RTU 通讯,可与各种组态软件和DCS无缝嵌入使用。灵活多样的各种安装尺寸。产品实际性能超过进口同类产品。

关键词:温控表,温控器,温控仪,碳势控制仪,碳势控制器,碳势温控表,过程控制器,PID控制器,PID温控仪。导轨温控器,导轨温控仪,导轨温控表


产品特点

通用输入,接受热电阻,热电偶及直流信号,兼容29种工业信号输入

模块化设计,输出自由组态

100-240V AC,50hz通用电源

多重报警方式

报警状态指示灯

ON/OFF PID 多种控制方式

光电隔离RS-485通讯接口

导轨式安装方式

输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
PT100
0~80Ω
0~400Ω
0~10mA
0~20mA
4~20mA
0~20mV
0~100mV
-20~+20mV
-100~+100mV
0~1V
0~2V
0~5V
1~5V
0~10V
2~10V
-5V~+5V
-10V~+10V
输出

主控输出:0-线性输出,1-继电器,2-晶体管,3-可控硅

线性信号:0-(4-20MA),1-(0-10MA),2-(0-20MA)

最多可接2路输出

通讯
光电隔离RS-485通讯接口
报警
2路继电器输出
其它详细参数

输入信号范围:29种常见工业标准信号

基本误差:0.2%FS±1个字

测 量 AD:20位,13SPS

输 出 DA:12位,100KSPS

主控输出:1路

报警输出:2路  (2216为一路报警)

输入阻抗:电压时 ≥500K,电流时 ≤300Ω(外部并联250Ω电阻),热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订货时说明)

继电器: AC220V/2A,DC30V/1A

显示方式:数码管

采样周期:0.1S(平均)

通讯协议:MODBUS RTU(RS485接口,两线制)

驱动距离:1200米

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200

通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:AC220V

隔离电压:输入、输出、电源三者隔离, 2000 V  AC  1分钟

工作条件:温度-20℃~+50℃,湿度10%~90%RH

存储条件:温度:-40℃~+80℃,湿度:10%~90%RH

选型尺寸
DK22DN  75*45*112mm (35mm导轨安装)
选型示例
