DK2404双输入9组工艺曲线24段曲线PID控制器

产品简介


          2400系列程序过程控制器是采用最新测量控制技术设计的工业过程控制仪表。采用先进的硬件和软件设计技术,具有测量和控制精度高等特点。

          支持9条工艺曲线,每条可设定24段程序曲线,可以实现24段曲线的过程控制,可以根据需要在24段曲线中实现继电器动作输出、5组PID调用等实用功能。实现曲线过程控制复杂需求。

          本程序过程控制器具有加热和制冷双输出控制功能,在第二输入接氧探头传感器,就可以实现热处理应用中的碳势控制功能。

          第二辅助输入通道具有:加热器断线报警功能、远程DCS遥控设定设定值SV、氧探头输入碳势控制功能。双传感器高低温切换功能。

          开关量光隔输入2组,可以实现各种应用功能的灵活应用切换。

          本过程控制器具有31种常用工业信号传感器输入功能。

          控制输出类型有:继电器、模拟线性信号、固态继电器输出(晶体管)、可控硅(可直接驱动5安以下电器设备)。

          本程序控制器具有非常方便的人机对话接口设计,按键操作简单便捷。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。

         程序曲线本地编辑输入简单方便,程序段曲线具有掉电数据保持功能,上电报警免除功能。

         采用先进的控制算法适应各种运行工况。


产品特点

五位数码管显示和状态显示窗口

标准MODBUS RTU 通讯

支持9条工艺曲线,每条可设定24段程序曲线

分组PID,适合各种特性负载

远程模拟设定、通讯控制、加热器断线保护等功能

支持PT1000输入、工业氧探头碳势控制

采用改进型DK PID算法,让控制更精准

带传感器馈电供电功能,高干扰设计

输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
PT100
PT1000
0~80Ω
0~400Ω
0~5000Ω
0~10mA
0~20mA
4~20mA
0~20mV
0~100mV
-20~+20mV
-100~+100mV
0~1V
0~2V
0~5V
1~5V
0~10V
2~10V
-5V~+5V
-10V~+10V
输出
  1                           4-20MA
  2                           0-20MA
  3                           0-10MA
  4                         继电器输出
  5                      晶体管固态输出
  6                         可控硅输出
  7                               无
通讯
标准MODBUS RTU 通讯
报警
2路继电器输出
其它详细参数

1 . 控制周期:50mS/100mS

2 . 测量精度:0.1%FS(采用24位AD)

3 . 采样速率:20Hz/10Hz

4 . 控制输出:

    模拟信号:4-20MA、0-20MA(<500Ω) 、0-10MA(<1kΩ)

    继电器:2A(250V AC)

    固态继电器(晶体管):22V  20MA

    可控硅:6A  250V AC

5 . LED数码管:三排显示

    第一排PV 5位,第二排SV 5位,第三排信息窗3位

6 . 信号测量输入阻抗:电压≥500KΩ,电流≤120Ω,热电偶≥500KΩ

7 . 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧

8 . 标准MODBUS RTU 通讯协议。两线制RS485

    校验方式:无校验、奇校验、偶校验

      通讯速度:4800BPS、9600BPS、19200BPS

      通讯地址范围:1~247

9.   设备供电:86~260V AC (47~63HZ)

10. 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN

11. 使用温度:0~60℃

12. 储存条件:温度-40℃~80℃;湿度10%~90%RH

13. 外形尺寸:96*96mm(开孔尺寸92*92mm)、96*48mm(开孔尺寸92*44mm)

14.EMC标准:EN61326*

15. 安全标准:EN61010和UL3121

16. 防护等级:IP66

17. 功耗:7W

选型尺寸

外形尺寸:96*96*109mm

开孔尺寸:92*92mm

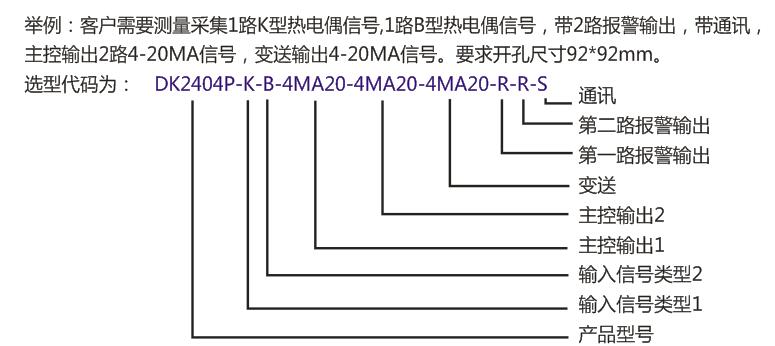

选型示例
