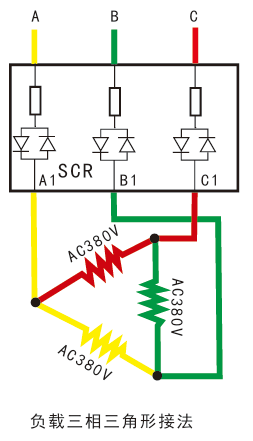

一、三相三角形接法（△接法）

接线原理

适用场景

1. 单支加热元件额定电压 380V 的三相电热负载（硅碳棒、电阻带、大功率加热管）；

2. 热处理台车炉、高温烧结炉、工业窑炉；

3. 无零线供电、传统三相 380V 加热设备改造。

注意要点

• 负载三相阻值必须均衡；

• 负载内部不能引出中性点，不允许外接零线；

• 一相负载断路后会造成三相电压失衡，需配套断线报警功能。

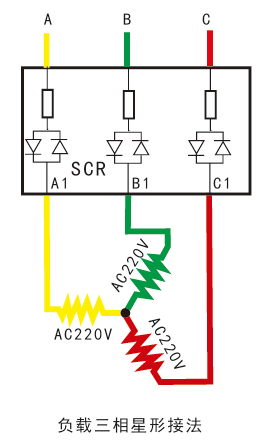

二、三相星形接法（Y 接法，不引出零线）

接线原理

适用场景

1. 单支加热元件额定电压 220V、三相均衡负载；

2. 小型烘箱、恒温试验炉、流水线加热模组；

3. 空间受限，无法引出零线的现场工况。

注意要点

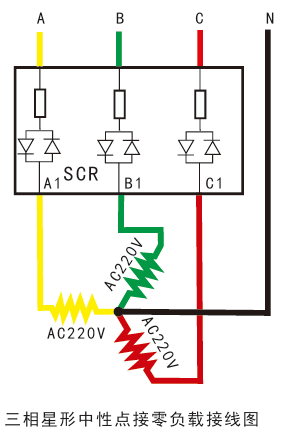

三、三相星形中性点接零线接法（Y0 接法）

接线原理

适用场景

1. 大量额定 220V 加热管组成的温控系统；

2. 三相负载不易做到完全均衡的设备；

3. 食品烘干设备、塑料机械加热模块、多分区温控生产线。

核心优势

注意要点

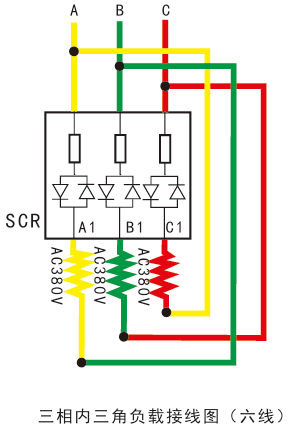

四、三相内三角接法（六线制接法）

接线原理（业内俗称六线接法）

适用场景

1. 超大功率电热设备，单支路电流超出单台 SCR 模块承载上限；

2. 高温硅钼棒、大型井式炉、大功率熔炼加热系统；

3. 需要分流、降低单只可控硅导通电流的扩容方案。

优势与提醒

同等规格 SCR 可驱动更大负载功率；布线数量多，需要严格保证 6 根输出线缆阻抗一致，施工成本更高。

五、选型接线快速对照表

1. 优先匹配元件电压：加热管额定 220V → 优先星形带零线方案；加热元件额定 380V → 选用三角形接法；

2. 负载不均衡场景，尽量选用带零线星形接法，避免悬浮中性点带来温度不均；

3. 大功率硅碳棒、硅钼棒高温负载，可评估内三角六线接法降低模块电流；

4. 所有接线务必紧固端子，大电流工况下建议配置电流检测、负载断线报警，提升设备安全性；

5. 德堃三相电力调整器硬件原生支持以上四种接线方式，只需保证外部负载正确接线，无需改动控制器内部硬件，只需配置相应的参数。部分产品不支持六线接法。

德堃电子专注国产 SCR 电力调整器研发生产，三相调功器、调压调功一体化控制器广泛应用于热处理、玻璃、化工、锂电、新材料加热行业，可根据客户负载功率、电压、现场供电条件提供接线方案指导。
