DK SCR系列调整器

  • DK SCR三相两控可控硅电力调整器

DK SCR三相两控可控硅电力调整器

  • DK SCR系列 为技术型可控硅功率控制仪表。产品采用OLED 液晶显示技术,友善的UI 人机接口。采用模块化设计方法, 现场检修更换非常方便。高可靠性和散热技术,保证产品长期工作的可靠性。 器件采用进口功率器件,品质好。

    本产品可广泛应用于电加热控制。可以适应电阻性负载、硅碳棒、硅钼棒、石英灯管、石墨负载及感性变压器负载的加热控制。是控温的良好执行单元。

    产品广泛用于石油、华工、医药、玻璃、金属热处理、冶炼等行业。

    本产品具有智能联机分配功能,可以改良电网的冲击。具有标准MODBUS RTU 接口和可选的 PROFIBUS DP 总线接口或 MODBUS TCP通讯。


  • 在线订购

产品特点

上电缓启动功能,缓启动时间可设置为0-360秒。同时具有缓关断功能。

具有MODBUS RTU 通讯功能,同时可增配PROFIBUS DP总线选件,实现DCS现场总线控制。

具有SCR超温检测、电源缺相保护、缜密互感器限流过流保护功能。同时具有故障急停功能。

负载工作电压范围100-690V。

线性化程序控制,输出无温漂。采用专用抗干扰CPU,保证系统的可靠性。

设备采用阻燃型ABS外壳,及阻燃性内部器件提高系数。

采用12位AD转换器,实现更精细的调节。

具有数码/OLED显示功能,可以显示电压,三相电流,示警代码等,可本地设定参数值。

多种负载接线方式,星型中性点接零、星型中性点不接零、三角型接法等,可通过参数设定。

具有联机分配功能,可实现智能组网分配控制功能,减少对电网的冲击,增加功率因数。

可选变送输出功能,多种变送类型可选。

产品模块均采用德国原装西门康产品,使用寿命更长。

自适应主电源频率,频率范围47-63Hz。可广泛应用于各种发电机频率不稳工作场合,保证系统的可靠性。


控制信号

4-20mA、0-10mA、,0-5V、0-10V、1-5V、2-10V、PWM等标准信号输入


控制方式

调压移相和过零周波调功一体技术,可实现恒流、恒压、恒功率等闭环控制、双闭环三相整流直流电源、电解电源、电镀电源


负载

负载额定电压范围:220V、380V、440V、660V、1140V

适用负载类型:各种纯阻性负载及各种电感性负载、IR红外灯管等负载。各种直流电源、电解电源、电镀电源

负载接线方式:三相星形中性点不接零接法3S,三相星形中性点接零4S,三相三角性接法3D , 三相内三角接法6D


保护系统

快熔保护、 缜密电流互感器保护、 缺相保护、 过压保护、超温保护等


通讯

标准MODBUS RTU  通讯

标准PROFIBUS DP 通讯


示警

缺相示警、 过压过流示警、超温示警等


降温方式

10A-50A     自冷

60-1200A    风冷

1000A-3000A 风冷或者水冷


其他详细参数

输入阻抗:        120Ω(4-20mA输入方式时)

缓起动时间范围:  可调范围0-60秒

输出电压控制范围:输入电压的0.00-0.98

调节输出分辨率:  0.2°

三相触发不平衡度:≤ 0.6°

相位判别:        自动判别 R-S-T 三相电压

保护 动作时间: <20ms

继电器触点容量:  250V AC 2A

外部电压控制功能:电压调节(内部)/ 0.00-1.00

绝缘阻抗:        20 MΩ 500V DC

绝缘体强度:      2000V AC 1分钟(220V) 2500V AC 1分钟(380V)

材料和外部涂层:  冷轧钢板及电泳喷塑处理

电流制约功能:    调整范围0.20-1.10

过流保护系统:    电子类型保护

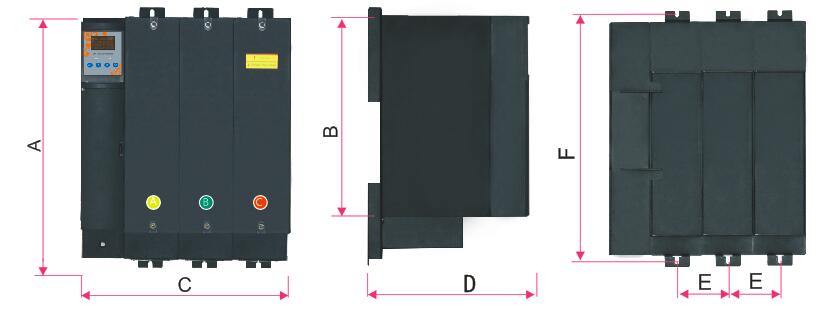

选型尺寸示意图

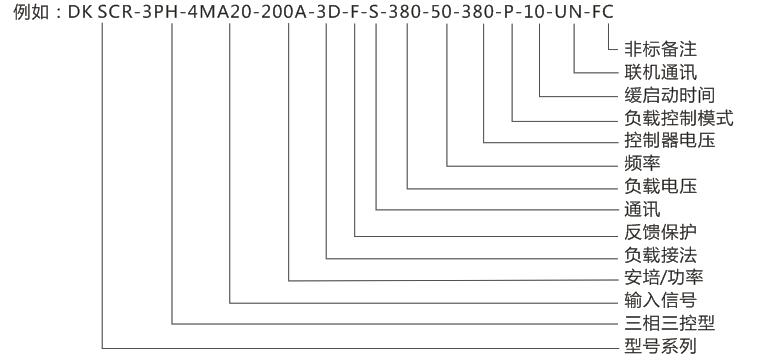

选型示例

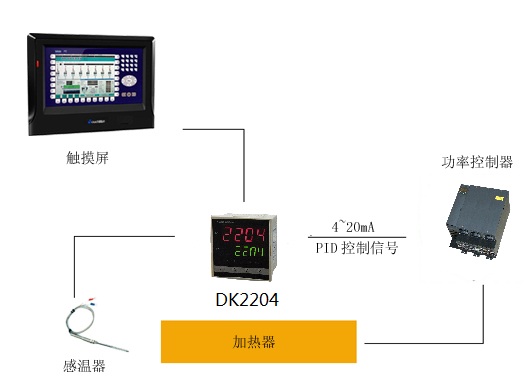

应用示例


-->
