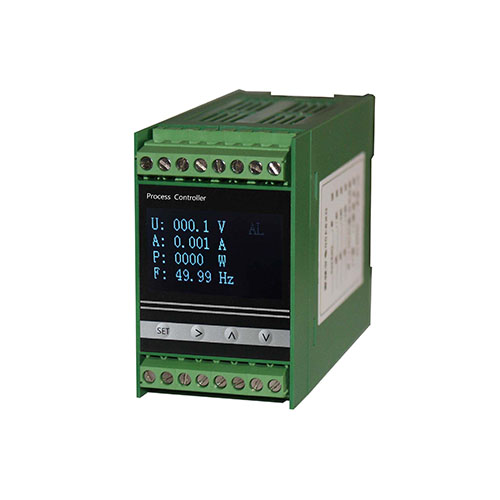

DK62H8单相RMS多功能表,包含DK62H8A和DK62H8D两款。可以作为单相交直流测量变送应用。产品具有两路电量变送功能。安装采用标准盘柜安装方式。产品可以测量交直流的功率、电压、电流值。交流测量采用RMS测量方式。直流测量非常准。产品同时具有标准MODBUS RTU 通讯。本产品同时具有显示和按键操作功能。实现高精度功能化测量。 直流测量可以广泛应用于风电、光伏、新能源应用领域。
产品特点
支持2路变送输出;
支持两路DI检测;
支持通讯功能;
电压兼容交直流多量程输入,可配电压互感器扩展量程;
电流兼容交直流多量程
输入,可配电流互感器扩展量程;
数字滤波,滤除干扰,无非临界跳字;
可实现2路继电器示警;
RMS测量电压、电流、功率。
输入
电压量程:AC500V、 AC100V
电流量程:AC5安、AC1A 、DC5V
输出
4-20MA
1-5V
0-20mA
0-10mA
0-10V
0-5V
通讯
光电隔离RS-485通讯接口
示警
可实现2路继电器示警;
其它详细参数
型号 DK62H8A (交流)
测量精度 ±0.005(±0.003)
相应频率 40Hz~70Hz(交流)
工作电源 AC220V
工作环境 0~+50℃;≤85%RH
继电器触点容量 AC220V/5安
继电器触点寿命 100000次
变送输出精度 16位 ±0.002
选型尺寸
外形尺寸 96mm*48mm*112mm
开孔尺寸 92mm*45mm
选型示例
例:用户需要测量单相交流电压0~380V,额定电流50A,要求被测电压高于400V时上限示警,被测电压低于300V时下限示警,系统供电电源为AC220V。需要将数据电压0~380V、电流0~50A变送为4-20MA,模拟信号变送远传。
仪表选型:DK62H8A-AC500v-AC5安-R-R-V4MA20-I4MA20-S
