DK2300S系列

  • DK2300S双回路8段曲线温湿度控制位式过程控制仪表

DK2300S双回路8段曲线温湿度控制位式过程控制仪表

  • DK2300S系列控制仪表包括DK2304S、DK2308S、DK23H8S三款控制仪表。是基于微处理器技术的双回路过程控制仪表、显示仪表,可对温度,压力,流量等过程参量进行控制和显示,仪表设置灵活,组态方便,操作简单。

    关键词:温控表,温控器,温控仪,过程控制仪表,双回路温控仪,温湿度控制仪表


  • 在线订购

产品特点

可以作为温湿度控制仪表,也可以作为双输入模拟线性信号控制仪表用

模块化设计,输出随意组态

100-240V AC,47~63Hz

多重示警,支持位式控制

示警状态指示灯

光电隔离RS-485通讯接口

8段程序控制

输入

0~5V

1~5

0~1V

0~2V

0~10MA

0~20MA

2~10MA

4~20MA

0~20MV

0~100MV

-20~20MV

-100~100MV

温湿度传感器

输出

0-10MA

0-20MA

4-20MA


通讯

光电隔离RS-485通讯接口

示警

控制输出:2路,继电器

示警输出:2路,继电器

其它详细参数

输入信号范围:12种标准信号输入

基本误差:0.001FS±1个字

测 量 AD:24位,40Hz

输 出 DA:12位,100KSPS

输入通道:2路

控制输出:2路,继电器

示警输出:2路,继电器

输入阻抗:电压时 ≥500K,电流时 ≤250Ω,

变送通道:2路

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订

                   货时说明),继电器 AC220V/2A,DC30V/1A

显示方式:数码管

控制输出周期:≤1Hz

通讯协议:MODBUS RTU(RS485接口,两线制)

驱动距离:1200米

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200

通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:100-240V AC(47~63Hz)

隔离电压:输入、输出、电源三者隔离, 2300 V  AC  1分钟

工作条件:温度-20℃~+50℃,湿度 0.1-0.9RH

存储条件:温度:-40℃~+80℃;湿度:0.1-0.9RH

外形尺寸:96*96mm、96*48mm/48*96mm


选型尺寸

DK2304S   96*96*90mm

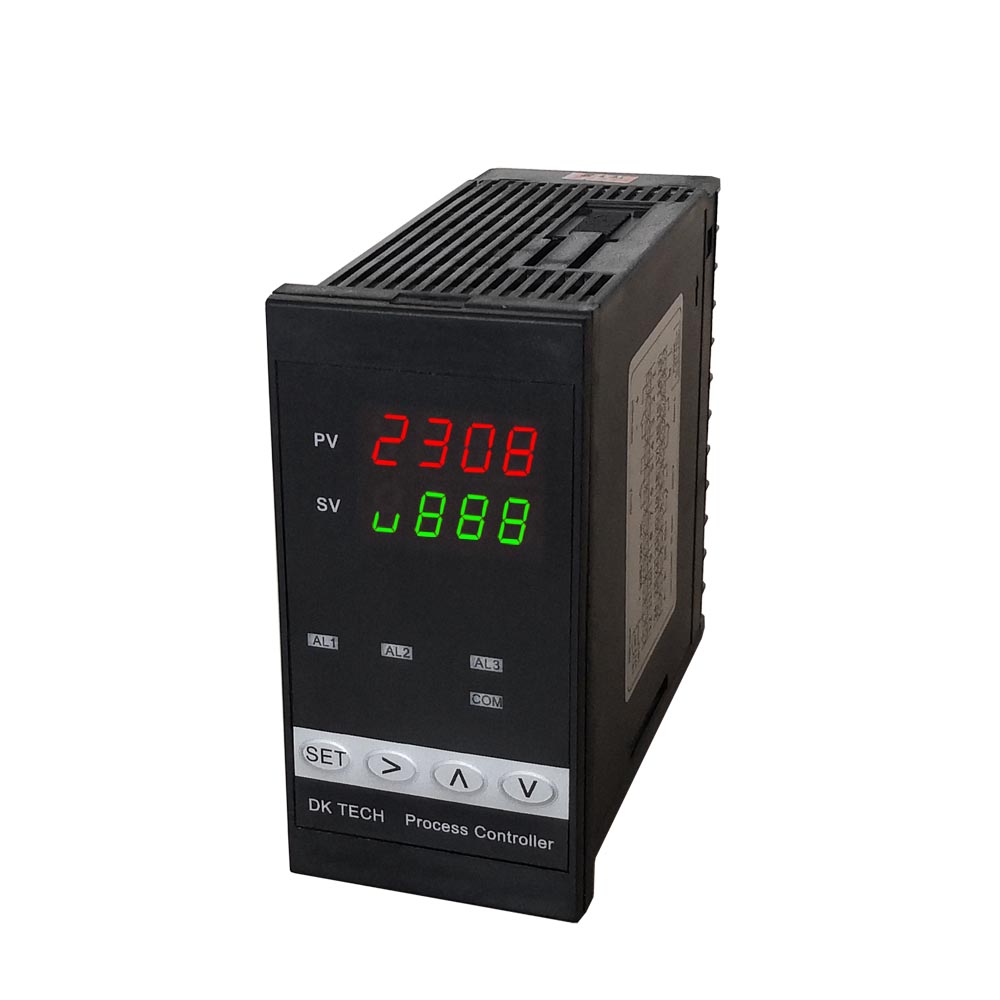

DK2308S   96*48*90mm

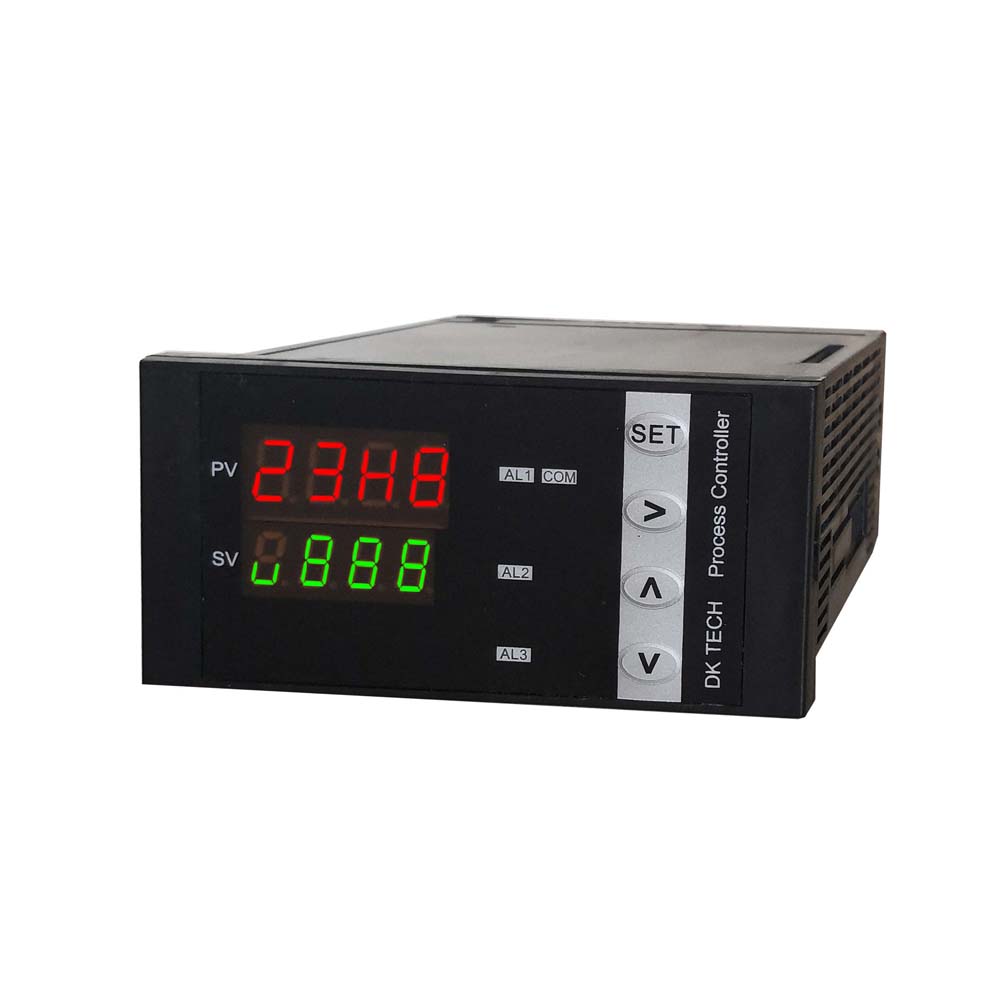

DK23H8S   48*96*90mm

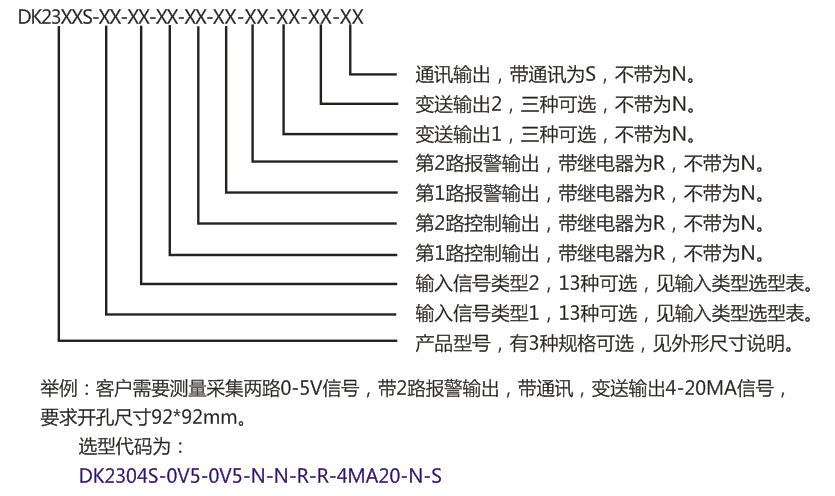

选型示例
